Handkurbel aus Stahl

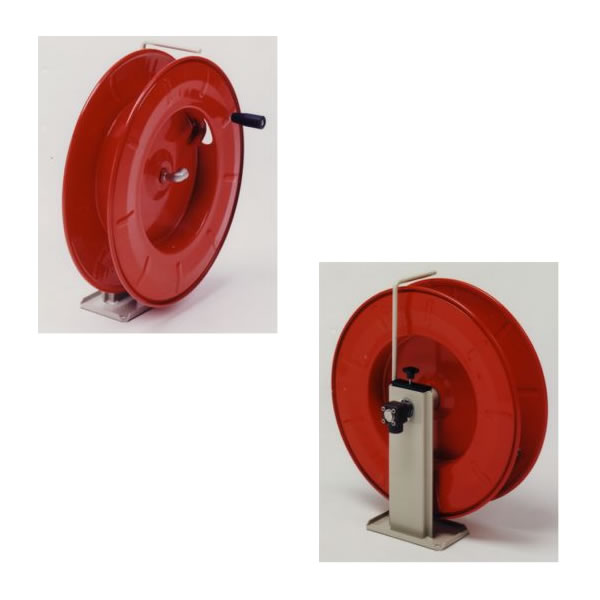

Manueller Schlauchaufroller - Stahlblech -

Beschreibung:

Baureihe STK aus bestem Tiefziehblech, pulverbeschichtet, mit folgenden Merkmalen:
Klappbare Handkurbel
Stufenlos einstellbare Brems- und Arretiereinrichtung.
Stahlbügel zum Verhindern des Schlauchüberschlags.
Wartungsfreie Kunststofflagerschalen.
·Wartungsfreies, robustes Winkeldrehgelenk. Gehäuse aus harteleoxiertem Aluminium- Druckguss, wahlweise Edelstahl. Achse aus Edelstahl.
Einsetzbare Medien: Wasser oder Wasser mit Reinigungschemikalien, Luft, Öle und Fette.

Best.Nr.	Gewicht	Max. Schlauchlänge	Schlauch-Ø aussen	Max.Druck	D	G (Nennweite)	H
STK14/10	6,2 kg	24m	15mm	300 bar*	400mm	3/8"i	437mm	Anfrage
STK14/12	6,2 kg	12m	21mm	200 bar	400mm	1/2"i	437mm	Anfrage
STK20/10	6,8 kg	36 m	15mm	300 bar*	460mm	3/8"i	500mm	Anfrage
STK20/12	6,8 kg	17m	21mm	200 bar	460mm	1/2"i	500mm	Anfrage

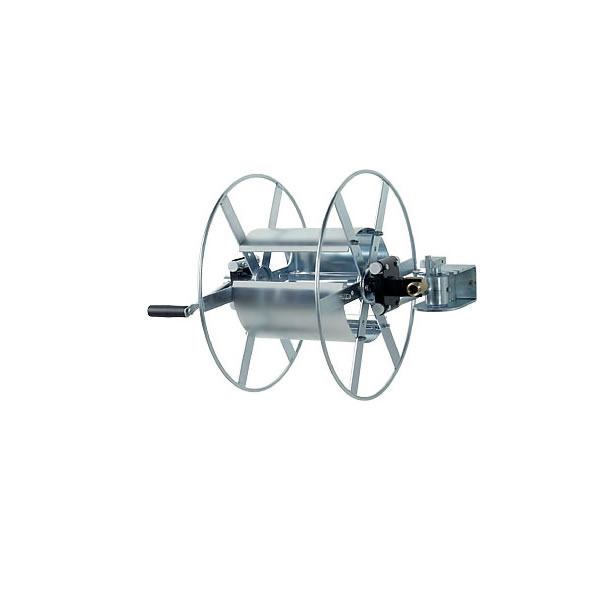

Manuelle Schlauchtrommel "STATUS"

Wo die solide Funktion an der Wand gefragt ist, erfüllt unsere stationäre Schlauchtrommel alle Bedingungen. Ihr dauerhaft zuverlässiger Einsatz, Robustheit und Leichtgängigkeit sind auch hier die unverzichtbaren Merkmale einer Lösung, die auf ein langes Leben konzipiert ist.

STATUS

Ganzstahl promatverzinkt
zentraler Wasserdurchlauf
doppelt gelagert
¾" Wasseranschluss
vormontiert in Karton
schwenkbar und arretierbar
inkl. Wandmontageset
ohne Schlauch
bis max 10 bar belastbar

Gewicht:	11,5 kg
Schlauchkapazitäten:	1/2" = 60 m 3/4" = 40 m 5/8" = 55 m
Abmessungen:	Die exakten Abmessungen finden Sie hier...

Best.Nr.	...
ST-Status-2000		Anfrage

Manueller Schlauchaufroller mit Handkurbel - Magnum Golia

robuste Stahlkonstruktion (lackiert), ausgelegt für anspruchsvolle industrielle Anwendungen
Aufnahme der Schlauchhaspel durch hochwertige doppelt Lagerung
Haspelbremse
Für große Schlauch-Durchmesser und / oder große Wickellängen
Max. Druck: 250bar (ausser 350.020.M und 350.030.M: 200bar)
Maximal mögliche Wickellängen in Abhängigkeit des Schlauch-Außendurchmessers finden Sie hier...

Best.Nr.	max. Schlauchlänge	Gewinde EIN - AUS	A	A1	B	C	D	E
350.020.M	20m – Ø 1.1/2“	F 1.1/2" - F 1.1/2"	-	-	-	-	-	-	Anfrage
350.030.M	50m – Ø 1.1/2“	F 1.1/2" - F 1.1/2"	665 mm	750 mm	750 mm	820 mm	560 mm	300 mm	Anfrage
350.050.M	50m – Ø 1“	F 1" - F 1"	550 mm	635 mm	620 mm	690 mm	460 mm	200 mm	Anfrage
350.080.M	80m – Ø 3/4“	F 3/4" - F 3/4"	580 mm	645 mm	620 mm	665 mm	460 mm	200 mm	Anfrage
350.100.M	90m – Ø 1“	F 1" - F 1"	645 mm	730 mm	750 mm	810 mm	560 mm	300 mm	Anfrage
350.120.M	120m – Ø 1/2“	M 1/2" - F 1/2"	-	-	-	-	-	-	Anfrage
350.150.M	150m – Ø 3/4“	F 3/4" - F 3/4"	680 mm	745 mm	750 mm	790 mm	560 mm	200 mm	Anfrage
350.230.M	260m – Ø 1/2“	M 1/2" - F 1/2"	655 mm	720 mm	750 mm	790 mm	560 mm	200 mm	Anfrage
