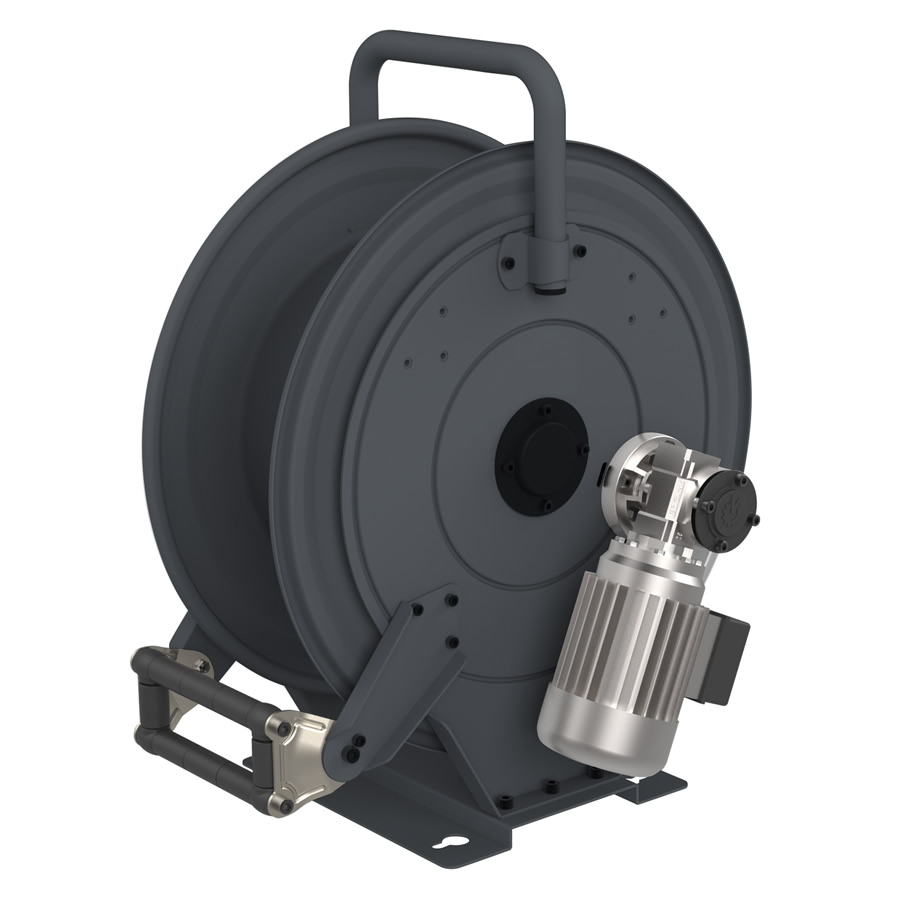

Robuste Stahlblech-Ausführung
Höchste Vielseitigkeit: Erhältlich für Arbeitsdrücke von 20 bis 600 bar und passend für Schlauchdurchmesser von 1/4" bis 1"
Flexible Antriebslösungen: Dank einer breiten Palette an Motoren (12V, 24V DC, 230V und 400V AC) lässt sich das System perfekt in jede vorhandene Anlage integrieren.
Optimale Sicherheit: Die Aufrollgeschwindigkeit ist sicherheitsoptimiert, während geschlossene Gehäuse für Ketten und Getriebe den Anwender vor Verletzungen schützen.
Langlebig & wartungsarm: Verschleißfeste Lager und extrem robuste Kettenantriebe garantieren eine hohe Betriebsdauer.
Chemische Kompatibilität: Spezielle Drehgelenke und Dichtungen erlauben den Einsatz mit unterschiedlichsten Medien – von Luft und Wasser bis hin zu Öl, Fett und Diesel.
Bitte wählen Sie Ihr gewünschtes Medium und die Motorisierung aus, um die passenden Modell-Optionen anzuzeigen:
Medium:
Motor:
Loading...
| Best.Nr. | Medium | Schlauch-Länge | Dichtungen | Motor | Drehgelenk | Inlet | Outlet | Gewicht | |
|---|---|---|---|---|---|---|---|---|---|
| 540E12/10 | Druckluft - Wasser - Dieselkraftstoff 20 bar | max. 25m* | Viton® | 12V DC | Messing | G1 (f) | G 1 (f) | 29,2 kg | Anfrage |
| 560E12/10 | Druckluft - Wasser - Dieselkraftstoff 20 bar | max. 60m* | Viton® | 12V DC | Messing | G 1 (f) | G 1 (f) | 48,0 kg | Anfrage |
| 530E12/10 | Druckluft - Wasser 20 bar | max. 50m* | Viton® | 12V DC | Messing | G 1/2 (f) | G 1/2 (f) | 22,5 kg | Anfrage |
| 540E24/10 | Druckluft - Wasser - Dieselkraftstoff 20 bar | max. 25m* | Viton® | 24V DC | Messing | G 1 (f) | G 1 (f) | 29,2 kg | Anfrage |
| 560E24/10 | Druckluft - Wasser - Dieselkraftstoff 20 bar | max. 60m* | Viton® | 24V DC | Messing | G 1 (f) | G 1 (f) | 48,0 kg | Anfrage |
| 530E24/10 | Druckluft - Wasser 20 bar | max. 50m* | Viton® | 24V DC | Messing | G 1/2 (f) | G 1/2 (f) | 22,5 kg | Anfrage |
| 540E23/10 | Druckluft - Wasser - Dieselkraftstoff 20 bar | max. 25m* | Viton® | 230V AC | Messing | G 1 (f) | G 1 (f) | 31,0 kg | Anfrage |
| 560E23/10 | Druckluft - Wasser - Dieselkraftstoff 20 bar | max. 60m* | Viton® | 230V AC | Messing | G 1 (f) | G 1 (f) | 49,1 kg | Anfrage |
| 530E23/10 | Druckluft - Wasser 20 bar | max. 50m* | Viton® | 230V AC | Messing | G 1/2 (f) | G 1/2 (f) | 24,3 kg | Anfrage |
| 540E40/10 | Druckluft - Wasser - Dieselkraftstoff 20 bar | max. 25m* | Viton® | 400V AC | Messing | G 1 (f) | G 1 (f) | 31,0 kg | Anfrage |
| 560E40/10 | Druckluft - Wasser - Dieselkraftstoff 20 bar | max. 60m* | Viton® | 400V AC | Messing | G 1 (f) | G 1 (f) | 49,1 kg | Anfrage |
| 530E40/10 | Druckluft - Wasser 20 bar | max. 50m* | Viton® | 400V AC | Messing | G 1/2 (f) | G 1/2 (f) | 24,3 kg | Anfrage |
| 540E12/15 | Druckluft - Wasser 20 bar | max. 90m* | Viton® | 12V DC | Messing | G 1/2 (f) | G 1/2 (f) | 28,7 kg | Anfrage |
| 560E12/16 | Druckluft - Wasser 20 bar | max. 180m* | Viton® | 12V DC | Messing | G 1/2 (f) | G 1/2 (f) | 47,5 kg | Anfrage |
| 540E24/15 | Druckluft - Wasser 20 bar | max. 90m* | Viton® | 24V DC | Messing | G 1/2 (f) | G 1/2 (f) | 28,7 kg | Anfrage |
| 560E24/16 | Druckluft - Wasser 20 bar | max. 180m* | Viton® | 24V DC | Messing | G 1/2 (f) | G 1/2 (f) | 47,5 kg | Anfrage |
| 540E23/15 | Druckluft - Wasser 20 bar | max. 90m* | Viton® | 230V AC | Messing | G 1/2 (f) | G 1/2 (f) | 30,5 kg | Anfrage |
| 560E23/16 | Druckluft - Wasser 20 bar | max. 130m* | Viton® | 230V AC | Messing | G 1/2 (f) | G 1/2 (f) | 48,6 kg | Anfrage |
| 540E40/15 | Druckluft - Wasser 20 bar | max. 90m* | Viton® | 400V AC | Messing | G 1/2 (f) | G 1/2 (f) | 30,5 kg | Anfrage |
| 560E40/16 | Druckluft - Wasser 20 bar | max. 180m* | Viton® | 400V AC | Messing | G 1/2 (f) | G 1/2 (f) | 48,6 kg | Anfrage |
| 540E12/20 | Heißwasser 100 bar | max. 25m* | Viton® | 12V DC | Edelstahl V2A | G 1 (f) | G 1 (f) | 29,2 kg | Anfrage |
| 560E12/20 | Heißwasser 100 bar | max. 60m* | Viton® | 12V DC | Edelstahl V2A | G 1 (f) | G 1 (f) | 48,0 kg | Anfrage |
| 540E24/20 | Heißwasser 100 bar | max. 25m* | Viton® | 24V DC | Edelstahl V2A | G 1 (f) | G 1 (f) | 29,2 kg | Anfrage |
| 560E24/20 | Heißwasser 100 bar | max. 60m* | Viton® | 24V DC | Edelstahl V2A | G 1 (f) | G 1 (f) | 48,0 kg | Anfrage |
| 540E23/20 | Heißwasser 100 bar | max. 25m* | Viton® | 230V AC | Edelstahl V2A | G 1 (f) | G 1 (f) | 31,0 kg | Anfrage |
| 560E23/20 | Heißwasser 100 bar | max. 60m* | Viton® | 230V AC | Edelstahl V2A | G 1 (f) | G 1 (f) | 49,1 kg | Anfrage |
| 530E12/15 | Druckluft - Wasser - Dieselkraftstoff 20 bar | max. 15m* | Viton® | 12V DC | Messing | G 1 (f) | G 1 (f) | 23,5 kg | Anfrage |
| 540E40/20 | Heißwasser 100 bar | max. 25m* | Viton® | 400V AC | Edelstahl V2A | G 1 (f) | G 1 (f) | 31,0 kg | Anfrage |
| 560E40/20 | Heißwasser 100 bar | max. 60m* | Viton® | 400V AC | Edelstahl V2A | G 1 (f) | G 1 (f) | 49,1 kg | Anfrage |
| 530E24/15 | Druckluft - Wasser - Dieselkraftstoff 20 bar | max. 15m* | Viton® | 24V DC | Messing | G 1 (f) | G 1 (f) | 23,5 kg | Anfrage |
| 540E12/25 | Heißwasser 150 bar | max. 90m* | Viton® | 12V DC | Edelstahl V2A | G 1/2 (f) | G 1/2 (f) | 28,7 kg | Anfrage |
| 560E12/26 | Heißwasser 150 bar | max. 180m* | Viton® | 12V DC | Edelstahl V2A | G 1/2 (f) | G 1/2 (f) | 47,5 kg | Anfrage |
| 530E23/15 | Druckluft - Wasser - Dieselkraftstoff 20 bar | max. 15m* | Viton® | 230V AC | Messing | G 1 (f) | G 1 (f) | 25,3 kg | Anfrage |
| 540E24/25 | Heißwasser 150 bar | max. 90m* | Viton® | 24V DC | Edelstahl V2A | G 1/2 (f) | G 1/2 (f) | 28,7 kg | Anfrage |
| 560E24/26 | Heißwasser 150 bar | max. 180m* | Viton® | 24V DC | Edelstahl V2A | G 1/2 (f) | G 1/2 (f) | 47,5 kg | Anfrage |
| 530E40/15 | Druckluft - Wasser - Dieselkraftstoff 20 bar | max. 15m* | Viton® | 400V AC | Messing | G 1 (f) | G 1 (f) | 25,3 kg | Anfrage |
| 540E23/25 | Heißwasser 150 bar | max. 90m* | Viton® | 230V AC | Edelstahl V2A | G 1/2 (f) | G 1/2 (f) | 30,5 kg | Anfrage |
| 560E23/26 | Heißwasser 150 bar | max. 130m* | Viton® | 230V AC | Edelstahl V2A | G 1/2 (f) | G 1/2 (f) | 48,6 kg | Anfrage |
| 530E12/25 | Heißwasser 100 bar | max. 15m* | Viton® | 12V DC | Edelstahl V2A | G 1 (f) | G 1 (f) | 23,5 kg | Anfrage |
| 540E40/25 | Heißwasser 150 bar | max. 90m* | Viton® | 400V AC | Edelstahl V2A | G 1/2 (f) | G 1/2 (f) | 30,5 kg | Anfrage |
| 560E40/26 | Heißwasser 150 bar | max. 180m* | Viton® | 400V AC | Edelstahl V2A | G 1/2 (f) | G 1/2 (f) | 48,6 kg | Anfrage |
| 530E24/25 | Heißwasser 100 bar | max. 15m* | Viton® | 24V DC | Edelstahl V2A | G 1 (f) | G 1 (f) | 23,5 kg | Anfrage |
| 540E12/30 | Heißwasser 200 bar | max. 90m* | Viton® | 12V DC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 28,7 kg | Anfrage |
| 560E12/30 | Heißwasser 200 bar | max. 180m* | Viton® | 12V DC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 47,5 kg | Anfrage |
| 530E23/25 | Heißwasser 100 bar | max. 15m* | Viton® | 230V AC | Edelstahl V2A | G 1 (f) | G 1 (f) | 25,3 kg | Anfrage |
| 540E24/30 | Heißwasser 200 bar | max. 90m* | Viton® | 24V DC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 28,7 kg | Anfrage |
| 560E24/30 | Heißwasser 200 bar | max. 180m* | Viton® | 24V DC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 47,5 kg | Anfrage |
| 530E40/25 | Heißwasser 100 bar | max. 15m* | Viton® | 400V AC | Edelstahl V2A | G 1 (f) | G 1 (f) | 25,3 kg | Anfrage |
| 540E23/30 | Heißwasser 200 bar | max. 90m* | Viton® | 230V AC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 30,5 kg | Anfrage |
| 560E23/30 | Heißwasser 200 bar | max. 130m* | Viton® | 230V AC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 48,6 kg | Anfrage |
| 530E12/20 | Heißwasser 150 bar | max. 50m* | Viton® | 12V DC | Edelstahl V2A | G 1/2 (f) | G 1/2 (f) | 22,5 kg | Anfrage |
| 540E12/35 | Heißwasser 400 bar | max. 90m* | Viton® und Teflon® | 12V DC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 28,7 kg | Anfrage |
| 560E40/30 | Heißwasser 200 bar | max. 180m* | Viton® | 400V AC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 48,6 kg | Anfrage |
| 530E24/20 | Heißwasser 150 bar | max. 50m* | Viton® | 24V DC | Edelstahl V2A | G 1/2 (f) | G 1/2 (f) | 22,5 kg | Anfrage |
| 540E24/35 | Heißwasser 400 bar | max. 90m* | Viton® und Teflon® | 24V DC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 28,7 kg | Anfrage |
| 560E12/35 | Heißwasser 400 bar | max. 180m* | Viton® und Teflon® | 12V DC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 47,5 kg | Anfrage |
| 530E23/20 | Heißwasser 150 bar | max. 50m* | Viton® | 230V AC | Edelstahl V2A | G 1/2 (f) | G 1/2 (f) | 24,3 kg | Anfrage |
| 540E23/35 | Heißwasser 400 bar | max. 90m* | Viton® und Teflon® | 230V AC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 30,5 kg | Anfrage |
| 560E24/35 | Heißwasser 400 bar | max. 180m* | Viton® und Teflon® | 24V DC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 47,5 kg | Anfrage |
| 530E40/20 | Heißwasser 150 bar | max. 50m* | Viton® | 400V AC | Edelstahl V2A | G 1/2 (f) | G 1/2 (f) | 24,3 kg | Anfrage |
| 540E40/35 | Heißwasser 400 bar | max. 90m* | Viton® und Teflon® | 400V AC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 30,5 kg | Anfrage |
| 560E23/35 | Heißwasser 400 bar | max. 130m* | Viton® und Teflon® | 230V AC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 48,6 kg | Anfrage |
| 530E12/30 | Heißwasser 200 bar | max. 50m* | Viton® | 12V DC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 22,5 kg | Anfrage |
| 540E12/40 | Öl und ähnliches 100 bar | max. 25m* | Polyurethan | 12V DC | Stahl | G 1 (f) | G 1 (f) | 29,2 kg | Anfrage |
| 560E40/35 | Heißwasser 400 bar | max. 180m* | Viton® und Teflon® | 400V AC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 48,6 kg | Anfrage |
| 530E24/30 | Heißwasser 200 bar | max. 50m* | Viton® | 24V DC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 22,5 kg | Anfrage |
| 540E24/40 | Öl und ähnliches 100 bar | max. 25m* | Polyurethan | 24V DC | Stahl | G 1 (f) | G 1 (f) | 29,2 kg | Anfrage |
| 560E12/40 | Öl und ähnliches 100 bar | max. 60m* | Polyurethan | 12V DC | Stahl | G 1 (f) | G 1 (f) | 48,0 kg | Anfrage |
| 530E23/30 | Heißwasser 200 bar | max. 50m* | Viton® | 230V AC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 24,3 kg | Anfrage |
| 540E23/40 | Öl und ähnliches 100 bar | max. 25m* | Polyurethan | 230V AC | Stahl | G 1 (f) | G 1 (f) | 31,0 kg | Anfrage |
| 560E24/40 | Öl und ähnliches 100 bar | max. 60m* | Polyurethan | 24V DC | Stahl | G 1 (f) | G 1 (f) | 48,0 kg | Anfrage |
| 530E40/30 | Heißwasser 200 bar | max. 50m* | Viton® | 400V AC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 24,3 kg | Anfrage |
| 540E40/40 | Öl und ähnliches 100 bar | max. 25m* | Polyurethan | 400V AC | Stahl | G 1 (f) | G 1 (f) | 31,0 kg | Anfrage |
| 560E23/40 | Öl und ähnliches 100 bar | max. 60m* | Polyurethan | 230V AC | Stahl | G 1 (f) | G 1 (f) | 49,1 kg | Anfrage |
| 530E12/35 | Heißwasser 400 bar | max. 50m* | Viton® und Teflon® | 12V DC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 22,5 kg | Anfrage |
| 540E12/45 | Öl und ähnliches 150 bar | max. 90m* | Polyurethan | 12V DC | Stahl | G 1/2 (f) | G 1/2 (f) | 28,7 kg | Anfrage |
| 560E40/40 | Öl und ähnliches 100 bar | max. 60m* | Polyurethan | 400V AC | Stahl | G 1 (f) | G 1 (f) | 49,1 kg | Anfrage |
| 530E24/35 | Heißwasser 400 bar | max. 50m* | Viton® und Teflon® | 24V DC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 22,5 kg | Anfrage |
| 540E24/45 | Öl und ähnliches 150 bar | max. 90m* | Polyurethan | 24V DC | Stahl | G 1/2 (f) | G 1/2 (f) | 28,7 kg | Anfrage |
| 560E12/46 | Öl und ähnliches 150 bar | max. 180m* | Polyurethan | 12V DC | Stahl | G 1/2 (f) | G 1/2 (f) | 47,5 kg | Anfrage |
| 530E23/35 | Heißwasser 400 bar | max. 50m* | Viton® und Teflon® | 230V AC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 24,3 kg | Anfrage |
| 540E23/45 | Öl und ähnliches 150 bar | max. 90m* | Polyurethan | 230V AC | Stahl | G 1/2 (f) | G 1/2 (f) | 30,5 kg | Anfrage |
| 560E24/46 | Öl und ähnliches 150 bar | max. 180m* | Polyurethan | 24V DC | Stahl | G 1/2 (f) | G 1/2 (f) | 47,5 kg | Anfrage |
| 530E40/35 | Heißwasser 400 bar | max. 50m* | Viton® und Teflon® | 400V AC | Edelstahl V2A | G 3/8 (f) | G 1/2 (f) | 24,3 kg | Anfrage |
| 540E40/45 | Öl und ähnliches 150 bar | max. 90m* | Polyurethan | 400V AC | Stahl | G 1/2 (f) | G 1/2 (f) | 30,5 kg | Anfrage |
| 560E23/46 | Öl und ähnliches 150 bar | max. 130m* | Polyurethan | 230V AC | Stahl | G 1/2 (f) | G 1/2 (f) | 48,6 kg | Anfrage |
| 530E12/415 | Öl und ähnliches 100 bar | max. 15m* | Polyurethan | 12V DC | Stahl | G 1 (f) | G 1 (f) | 23,5 kg | Anfrage |
| 540E12/50 | Fett 600 bar | max. 90m* | Polyurethan | 12V DC | Stahl | G 3/8 (f) | G 1/2 (f) | 28,7 kg | Anfrage |
| 560E40/46 | Öl und ähnliches 150 bar | max. 180m* | Polyurethan | 400V AC | Stahl | G 1/2 (f) | G 1/2 (f) | 48,6 kg | Anfrage |
| 530E24/415 | Öl und ähnliches 100 bar | max. 15m* | Polyurethan | 24V DC | Stahl | G 1 (f) | G 1 (f) | 23,5 kg | Anfrage |
| 540E24/50 | Fett 600 bar | max. 90m* | Polyurethan | 24V DC | Stahl | G 3/8 (f) | G 1/2 (f) | 28,7 kg | Anfrage |
| 530E23/415 | Öl und ähnliches 100 bar | max. 15m* | Polyurethan | 230V AC | Stahl | G 1 (f) | G 1 (f) | 25,3 kg | Anfrage |
| 540E23/50 | Fett 600 bar | max. 90m* | Polyurethan | 230V AC | Stahl | G 3/8 (f) | G 1/2 (f) | 30,5 kg | Anfrage |
| 530E40/415 | Öl und ähnliches 100 bar | max. 15m* | Polyurethan | 400V AC | Stahl | G 1 (f) | G 1 (f) | 25,3 kg | Anfrage |
| 540E40/50 | Fett 600 bar | max. 90m* | Polyurethan | 400V AC | Stahl | G 3/8 (f) | G 1/2 (f) | 30,5 kg | Anfrage |
| 530E12/40 | Öl und ähnliches 150 bar | max. 50m* | Polyurethan | 12V DC | Stahl | G 1/2 (f) | G 1/2 (f) | 22,5 kg | Anfrage |
| 530E24/40 | Öl und ähnliches 150 bar | max. 50m* | Polyurethan | 24V DC | Stahl | G 1/2 (f) | G 1/2 (f) | 22,5 kg | Anfrage |
| 530E23/40 | Öl und ähnliches 150 bar | max. 50m* | Polyurethan | 230V AC | Stahl | G 1/2 (f) | G 1/2 (f) | 24,3 kg | Anfrage |
| 530E40/40 | Öl und ähnliches 150 bar | max. 50m* | Polyurethan | 400V AC | Stahl | G 1/2 (f) | G 1/2 (f) | 24,3 kg | Anfrage |
| 530E12/50 | Fett 600 bar | max. 50m* | Polyurethan | 12V DC | Stahl | G 3/8 (f) | G 1/2 (f) | 22,5 kg | Anfrage |
| 530E24/50 | Fett 600 bar | max. 50m* | Polyurethan | 24V DC | Stahl | G 3/8 (f) | G 1/2 (f) | 22,5 kg | Anfrage |
| 530E23/50 | Fett 600 bar | max. 50m* | Polyurethan | 230V AC | Stahl | G 3/8 (f) | G 1/2 (f) | 24,3 kg | Anfrage |
| 530E40/50 | Fett 600 bar | max. 50m* | Polyurethan | 400V AC | Stahl | G 3/8 (f) | G 1/2 (f) | 24,3 kg | Anfrage |

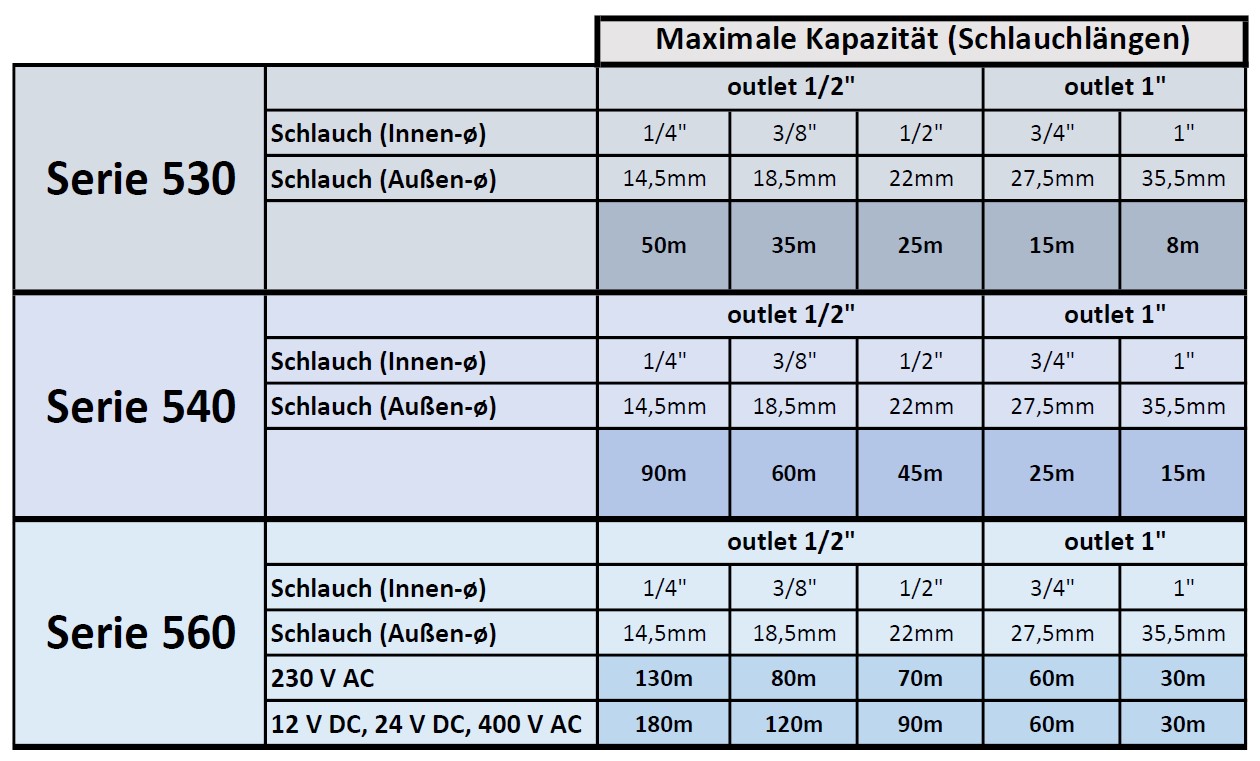

*Schlauchlängen / max. Kapazität:
Die maximal wickelbaren Schlauchlängen sind abhängig von den verwendeten Schlauch-Außendurchmessern und können der nebenstehenden Tabelle entnommen werden.
Die "Serie" entspricht dabei den ersten Stellen der Bestellnummer.
